Cuando alguien busca un filtro hidráulico y pregunta “¿cuántas micras tiene?”, espera que la respuesta lo diga todo. Cuantas menos micras, mejor filtro. Lógica aplastante y parcialmente equivocada.
La realidad en la filtración hidráulica industrial es bastante más compleja, y elegir un filtro por su micronaje sin tener en cuenta otros parámetros técnicos puede llevar a problemas serios: desde colmataciones prematuras hasta daños en bombas y válvulas. En este artículo explicamos por qué el micronaje es solo el punto de partida, y qué más necesitas saber para seleccionar el filtro adecuado para tu sistema hidráulico.
¿Qué es el micronaje en un filtro hidráulico?
El micronaje indica el tamaño mínimo de partícula que un filtro es capaz de retener. Una micra, también llamada micrómetro y expresada como µm, equivale a la millonésima parte de un metro, o lo que es lo mismo, a una milésima de milímetro.
Para hacerse una idea de lo pequeño que es: un glóbulo rojo mide entre 7 y 8 micras, y una bacteria típica se sitúa entre 0,5 y 2 micras. Las partículas que causan la mayor parte del desgaste en los sistemas hidráulicos industriales están precisamente en ese rango invisible para el ojo humano: entre 4 y 14 micras.
Aquí está la primera trampa. El ojo humano no percibe nada por debajo de las 40 micras aproximadamente. Un aceite hidráulico puede parecer perfectamente limpio y estar repleto de partículas microscópicas que degradan componentes de forma progresiva y silenciosa.
Filtración nominal vs filtración absoluta: la diferencia que marca todo
Cuando un fabricante dice que su filtro es “de 10 micras”, eso por sí solo no significa nada técnicamente preciso. La clave está en saber si ese dato corresponde a una clasificación nominal o absoluta.
- Clasificación nominal: el filtro retiene, en promedio, alrededor del 50% de las partículas del tamaño indicado. Esto significa que un filtro “nominal de 10 micras” puede dejar pasar la mitad de las partículas de ese tamaño. Es útil para prefiltración o aplicaciones no críticas, pero no ofrece garantías de rendimiento real.
- Clasificación absoluta: el filtro retiene el 99% o más de las partículas del tamaño indicado. Aquí el dato sí tiene significado técnico real y proporciona una garantía de eficiencia medible.
Conclusión: comparar un filtro nominal de 10 micras con uno absoluto de 25 micras no es una comparación justa. El de 25 micras absoluto puede ser técnicamente más eficiente para la aplicación concreta que el de 10 micras nominal.
En esta tabla, incluimos una comparativa técnica de 10 vs 25 micras:
| Factor | 10 micras | 25 micras |
|---|---|---|
| Tamaño de partícula retenida | Más fino | Más grueso |
| Protección | Mayor en sistemas sensibles | Adecuada para sistemas robustos |
| Caída de presión | Alta | Baja |
| Vida útil del filtro | Menor | Mayor |
| Aplicación típica | Circuitos de precisión | Prefiltrado / maquinaria pesada |
El ratio Beta: el dato que los catálogos suelen omitir
En filtración hidráulica industrial, la eficiencia de un filtro se expresa mediante el ratio Beta (β), también conocido como relación de filtración. Se obtiene a través del ensayo multipasos definido en la norma ISO 16889, y es la única forma fiable de comparar filtros de distintos fabricantes.
La fórmula es sencilla: se divide el número de partículas de un tamaño determinado que entran al filtro entre las que salen. Si entran 1.000 partículas de 10 µm y solo salen 10, el ratio Beta a 10 µm es 100, lo que equivale a una eficiencia del 99%.
Así funciona la escala:
| Ratio Beta | Eficiencia de filtración |
|---|---|
| β = 2 | 50% |
| β = 10 | 90% |
| β = 75 | 98,7% |
| β = 200 | 99,5% |
| β = 1000 | 99,9% |
Un filtro descrito únicamente como “de 10 micras” sin su ratio Beta asociado es información incompleta. Puede tener una eficiencia del 50% o del 99,9% a ese tamaño: son dos filtros completamente distintos en rendimiento real.
El código de limpieza ISO 4406: el objetivo real de la filtración
Para elegir el micronaje correcto no basta con saber cuánto filtra el elemento: hay que saber cuánto de limpio necesita estar el aceite del sistema. Esto lo define el código de limpieza ISO 4406, que clasifica el fluido hidráulico según el número de partículas por mililitro en tres rangos de tamaño: ≥4 µm, ≥6 µm y ≥14 µm.
El código se expresa con tres números (por ejemplo, 17/15/12). Cada número representa un rango de concentración de partículas: cuanto más bajo el número, más limpio el fluido. Lo importante es que cada fabricante de componentes hidráulicos, bombas, válvulas, cilindros, establece el nivel de limpieza ISO que su equipo necesita para funcionar con garantías.
Algunos ejemplos orientativos:
- Servosistemas y proporcionales: requieren niveles de limpieza altos, del orden de ISO 16/14/11 o mejor.
- Circuitos hidráulicos de media presión: suelen requerir niveles del orden de ISO 18/16/13.
- Sistemas de baja precisión: pueden tolerar niveles de ISO 20/18/15.
El micronaje del filtro debe elegirse para alcanzar y mantener el código ISO que exige el sistema, no al revés.
Entonces, ¿por qué un filtro de 10 micras no siempre es mejor que uno de 25?
Aquí está el núcleo de la cuestión. Elegir un micronaje más fino del necesario tiene consecuencias reales sobre el sistema:

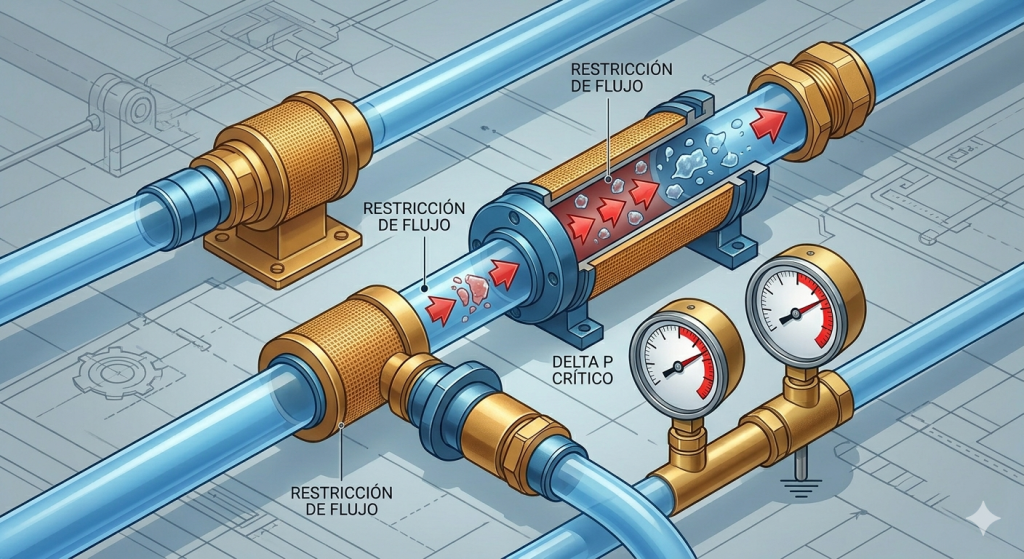

1. Mayor caída de presión diferencial
Cuanto más fino es el elemento filtrante, mayor resistencia opone al paso del fluido. Esto se traduce en una caída de presión más alta en el circuito. Si el sistema no está diseñado para soportar esa restricción, el resultado puede ser apertura prematura de la válvula de bypass (con lo que el aceite circula sin filtrar), reducción del caudal efectivo o sobrecarga de la bomba.
2. Colmatación más rápida
Un filtro de poro más fino retiene partículas más pequeñas, lo que acelera su saturación. En sistemas con alta carga de contaminación inicial —por ejemplo, circuitos nuevos con partículas de fabricación o sistemas que trabajan en entornos con mucho polvo— un micronaje excesivamente fino puede colmatarse en horas. Resultado: cambios de filtro más frecuentes y costes de mantenimiento disparados.
3. Riesgo de colapso del elemento filtrante
Cuando la presión diferencial supera el límite de diseño del elemento, puede producirse el colapso estructural del mismo. En ese caso, el filtro no solo deja de filtrar: libera al circuito los contaminantes que había retenido, además de posibles fragmentos del propio medio filtrante.
4. Incompatibilidad con la viscosidad del fluido
Los fluidos hidráulicos tienen distintas viscosidades, y esta varía además con la temperatura. En arranques en frío, la viscosidad es alta y el fluido tiene más dificultad para atravesar un elemento de poro fino. Si el filtro no está dimensionado para esta situación, la válvula de bypass se abre de forma sistemática durante las primeras fases de funcionamiento.
La filtración por etapas: la solución técnica más eficiente
En muchos sistemas industriales, la solución no es instalar el filtro más fino posible en un único punto, sino diseñar un esquema de filtración progresiva:
- Prefiltro (25–50 µm): elimina las partículas más grandes, protege los elementos finos y prolonga su vida útil.
- Filtro de media presión o retorno (10–25 µm absoluto): realiza la filtración principal del circuito.
- Filtro de alta precisión o bypass (3–10 µm): filtración fina para sistemas con componentes sensibles o para pulir el fluido en circuito secundario.
Este enfoque permite alcanzar niveles de limpieza ISO exigentes sin sacrificar el caudal, sin colmataciones prematuras y con un coste de mantenimiento razonable.
Cómo elegir el micronaje correcto
Resumimos el proceso recomendable en la selección de filtros hidráulicos:
Paso 1. Identificar el nivel de limpieza ISO requerido por el sistema. Lo establece el fabricante de los componentes más sensibles del circuito (generalmente la bomba o las válvulas proporcionales). Si no está documentado, puede determinarse mediante análisis de aceite con contador de partículas.
Paso 2. Determinar las condiciones de trabajo. Caudal nominal, temperatura de operación, viscosidad del fluido, presión del circuito y posición del filtro en el circuito (succión, presión, retorno o bypass).
Paso 3. Seleccionar el micronaje y el ratio Beta necesarios. El objetivo es alcanzar el código ISO requerido con un ratio Beta adecuado, no elegir el filtro más fino disponible.
Paso 4. Verificar la caída de presión. Confirmar que la presión diferencial del filtro elegido es compatible con el sistema en condiciones de arranque en frío y de operación continuada.
Paso 5. Definir el plan de mantenimiento. Establecer criterios de sustitución basados en presión diferencial real (mediante indicador de colmatación) y no solo en horas de funcionamiento o calendario.
Un error habitual que cuesta caro
Uno de los errores más frecuentes que encontramos en campo es sustituir un filtro hidráulico por otro de menor micronaje pensando que se está mejorando el sistema, cuando en realidad se está sobredimensionando la filtración para la aplicación concreta.
El resultado suele ser siempre el mismo: colmataciones frecuentes, apertura recurrente del bypass y, finalmente, desgaste acelerado de los componentes porque el aceite circula sin filtrar durante gran parte del tiempo. La trampa es que el mantenimiento pierde la alarma al estar acostumbrado a cambiar filtros con frecuencia, y la contaminación real del sistema pasa inadvertida.
En LUFILSUR te ayudamos a elegir el filtro adecuado para tu sistema
En LUFILSUR distribuimos filtros hidráulicos y te asesoramos técnicamente para optimizar:
- Vida útil de tus equipos.
- Costes de mantenimiento.
- Rendimiento del sistema hidráulico.
Si tienes dudas sobre nuestros productos o servicios, nuestro equipo técnico puede ayudarte a seleccionar la solución más eficiente para tu instalación.
Preguntas frecuentes sobre micronaje en filtros hidráulicos
Antes de hacer el cambio, hay que verificar que la caída de presión diferencial del nuevo elemento es compatible con el circuito, y que el nivel de contaminación inicial no va a provocar una colmatación prematura.
Para sistemas hidráulicos industriales con componentes de precisión, siempre es preferible trabajar con filtros de clasificación absoluta. Los filtros nominales pueden ser adecuados para prefiltración o aplicaciones de baja exigencia.
La forma más fiable es mediante el indicador de presión diferencial (indicador de colmatación) que incorpora el cabezal del filtro. Cuando la presión diferencial alcanza el límite establecido, es el momento de sustituir el elemento, independientemente de las horas de funcionamiento.
La norma internacional de referencia es la ISO 16889, que define el procedimiento de ensayo multipasos para medir la eficiencia (ratio Beta) y la capacidad de retención de los elementos filtrantes en sistemas hidráulicos y de lubricación.
